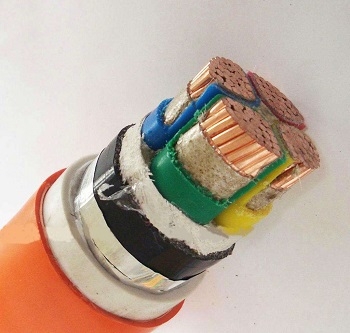

电力电缆YJV22 YJY23
商品名称：电力电缆YJV22 YJY23
productmiaoshu：一、产品用途及特点电力电缆YJV22 YJY23适用于额定电压0.6/1kV动力装置及电力线路中传输电能用。产品详情二、产品标准：电力电缆YJV22 YJY23执行：GB/T12706.1-2020三
- 添加时间：2026-01-04 17:33:11
- 浏览：
手机：13485756353 / 13866946849
传 真：0550-7622196
电 话：0550-7302880 / 7622880
邮 箱：1219393797@qq.com
产品描述：
一、产品用途及特点
电力电缆YJV22 YJY23适用于额定电压0.6/1kV动力装置及电力线路中传输电能用。
产品详情
二、产品标准：电力电缆YJV22 YJY23执行：GB/T12706.1-2020
三、产品型号
| 型号 | 名 称 | |
| YJV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 | |
| YJV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | |
| YJY23 | 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 | |
| YJV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | |
| YJV33 | 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 | |
| 注：阻燃电缆在型号前加ZA-A类阻燃；ZB-B类阻燃；ZC-C类阻燃；ZD-D类阻燃；WDZ（A/B/C）-无卤低烟阻燃（A/B/C类）（绝缘应选用无卤低烟阻燃聚烯烃Y或其交联型YJ，护套选用Y）。 | ||
四、使用特性
| 使 用 特 性 | 交联聚乙烯绝缘 | |
| 导体***高额定温度 | 90℃ | |
| 短路温度(持续***长5s) | ≤250℃ | |
| 敷设时环境温度 | ≥0℃(低于0℃时需预热) | |
| 敷设时允许弯曲半径 | 单芯电缆 | 单芯电缆不小于电缆外径的15倍，多芯电缆不小于电缆外径的10倍。 |
| 多芯电缆 | ||
| 阻燃特性 | GB/T 19666-2019 A或B或C类 | |
产品参数
五、主要技术指标
| 型号 | 导体标称截面mm2 | |||||||
| 1芯 | 2芯 | 3芯 | 3＋1芯 | 4芯 | 5芯 | 4+1芯 | 3＋2芯 | |
| YJV | 1.5～400 | 1.5～185 | 1.5～185 | 4～185 | 1.5～185 | 1.5～185 | 4～185 | 4～185 |
| YJV22 | 10～400 | 1.5～185 | 1.5～185 | 4～185 | 1.5～185 | 1.5～185 | 4～185 | 4～185 |
| YJV23 | 10～400 | 1.5～185 | 1.5～185 | 4～185 | 1.5～185 | 1.5～185 | 4～185 | 4～185 |
| 注：在3＋1、4+1及3＋2电缆中，主线芯及地线截面应符合下表规定。 | ||||||||
| 导体标称截面mm2 | |||||
| 主线芯 | 地线 | 主线芯 | 地线 | 主线芯 | 地线 |
| 4 | 2.5 | 35 | 16 | 150 | 70 |
| 6 | 4 | 50 | 25 | 185 | 95 |
| 10 | 6 | 70 | 35 | ||
| 16 | 10 | 95 | 50 | ||
| 25 | 16 | 120 | 70 | ||
1、成品电缆导体直流电阻
| 标称截面mm2 | 20℃直流电阻 ≤Ω/km | 标称截面mm2 | 20℃直流电阻 ≤Ω/km |
| 1.5 | 12.1 | 70 | 0.268 |
| 2.5 | 7.41 | 95 | 0.193 |
| 4 | 4.61 | 120 | 0.153 |
| 6 | 3.08 | 150 | 0.124 |
| 10 | 1.83 | 185 | 0.0991 |
| 16 | 1.15 | 240 | 0.0754 |
| 25 | 0.727 | 300 | 0.0601 |
| 35 | 0.524 | 400 | 0.0470 |
| 50 | 0.387 |
2．成品电缆在室温下，应经受交流50Hz，3500V，5min电压试验。
