石油平台屏蔽电缆WDZ-OILP-2KV-125

•

石油平台屏蔽电缆WDZ-OILP-2KV-125

1、适用范围：石油平台屏蔽电缆WDZ-OILP-2KV-125 主要适用额定电压2kV及以下的石油平台钻井架上大功率电机、压缩机及各种泵类的电力传输系统及船舶动力系统。

2、石油平台屏蔽电缆WDZ-OILP-2KV-125 使用特性：

2.1额定电压2k2.2电缆使用环境温度应不低于-40℃。

2.3电缆导体的长期允许工作温度应不超过125℃；

2.4 石油平台屏蔽电缆WDZ-OILP-2KV-125 具有耐油、阻燃、耐日光、柔软、耐磨、耐低温、耐潮湿等特性。

2.5电缆敷设的允许弯曲半径：

   电缆外径（D）为20mm及以-应不小于3D；

   电缆外径（D）为20mm及以-应不小于5D。

          注：D—电缆的实际外径，单位mm。

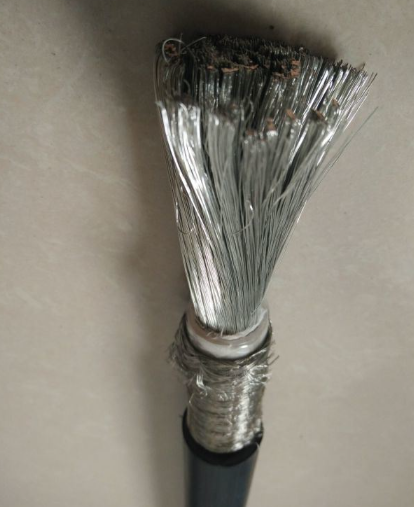

 交流2000v及以下石油平台钻井屏蔽电缆

规格：444MCM    截面：225mm 2

导体：镀锡铜丝

绝缘：乙丙橡胶

护套： 低烟无卤护套

屏蔽：镀锡铜丝

型 号：DRYJ（WDZ-OILP）

额定电压： 600V、2000V

3.型号及名称：

型  号	名   称	芯  数
WDZ-OIL-2000	石油平台用钻探动力电缆	单芯和多芯
WDZ-OILP-2000	石油平台用钻探动力屏蔽电缆

DZ-OIL-2000V石油钻井平台电缆

WDZ-OIL-2000V	截面 mm2	美国线规 AWG	股数 / 线径 mm	电线外径 mm		20 ℃直流电阻 ≤Ω/km
				600V	2000V
	120	250MCM	1702/0.30	21.0	21.8	0.164
	150	300MCM	2109/0.30	23.4	24.6	0.132
		350MCM
	185	400MCM	1443/0.40	25.5	26.8	0.108
	225	444MCM	1100/0.51	26.0	28.0	0.0883
	240	500MCM	1924/0.40	29.4	30.6	0.0817
	271.7	535MCM	1325/0.51	30.0	32.0	0.0732
	300	550MCM	2368/0.40	32.0	33.4	0.0654




•
