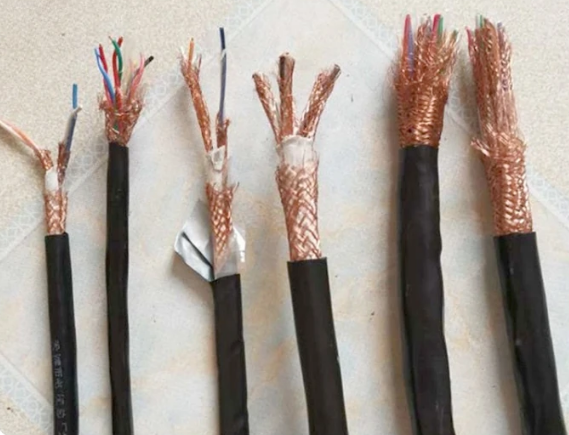

低烟无卤控制电缆​KJYVP KJYVP2 KJYVP3

•

一：低烟无卤控制电缆KJYVP  KJYVP2 KJYVP3产品特点及用途
低烟无卤控制电缆KJYVP  KJYVP2 KJYVP3适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，有抗干扰性能，广泛用于计算机测控装置。

二：低烟无卤控制电缆KJYVP  KJYVP2  KJYVP3产品执行标准：低烟无卤控制电缆KJYVP  KJYVP2 KJYVP3执行GB/T9330-2018.阻燃特性试验执行GB12666.5-90标准

三：使用特性
1．交流额定电压：U0/U 450/750KV
2．工作温度不超过70℃。
3．电缆安装敷设温度应不低于0℃。
4．电缆允许弯曲半径：非铠装电缆zui小为电缆外径的10倍
铜带屏蔽或钢带铠装为电缆外径的12倍

四：基本型号及名称
KJYVP       聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆
KJYVPR      聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆
KJYVP2      聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆
KJYVP2R     聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆
KJYVP3      聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆
KJYVPR      聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆
KJYVP       聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆
KJYVPR      聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆
KJYVP2      聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆
KJYVP2R     聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆
KJYVP3      聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆
KJYVPR      聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆
阻燃型电缆在型号前加ZR。

五：代号名称和含义
ZR分   A、B、C级阻燃
KJ   仪表用控制电缆(数字巡回控制电缆)
V   聚氯乙烯、阻燃聚氯乙烯
P   铜丝编织屏蔽
P   1镀锡铜丝屏蔽
P2  铜带绕包屏蔽
P3  铝塑绕包屏蔽
22  钢带铠装聚氯乙烯护套
23  钢带铠装聚乙烯护套
32  钢丝铠装聚氯乙烯护套
33  钢丝铠装聚乙烯护套
A   单股导体
B   7股绞合导体
R   多股绞合导体

六：主要技术指标
1．成品电缆导体直流电阻(Ω/km.20℃)参照附录表3。
2．20℃时绝缘电阻不小于5000MΩ/KM，成品电缆经受交流50HZ2.0KV/5min电压试验不击穿。
