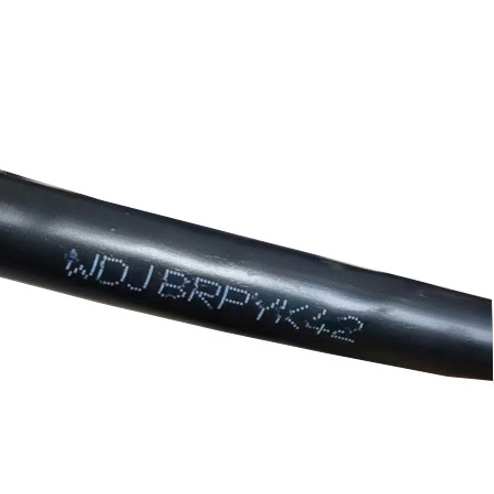

铠装信号电缆WDJBRPYK42

•

一、型号逐字拆解（国标命名）

WDJB：低烟无卤 B 级阻燃（WD = 低烟无卤、B 级成束阻燃，火灾低烟无腐蚀性烟气）

R：软导体（多股绞合铜丝，弯折柔软）

P：铜丝编织总屏蔽（整缆屏蔽，抗变频、电机干扰）

Y：PE 聚乙烯绝缘（低电容、信号衰减小，计算机 / 仪表信号专用）

K42：细圆钢丝缠绕铠装 + PE 外护套（42 = 细钢丝铠装，抗拉、直埋防鼠咬、抗拉力远优于钢带 22）

全称：B 级低烟无卤软芯 PE 绝缘编织屏蔽细钢丝铠装聚乙烯护套信号电缆

二、电缆分层结构（由内向外）

导体：多股无氧铜软导体（Class5 软丝，常用 0.5/0.75/1.0/1.5mm²）

PE 绝缘：高密度聚乙烯，低介电常数，信号传输稳定

线芯成缆 + 聚酯包带

P 铜编织总屏蔽：整缆一层铜网屏蔽，抑制工频干扰

内衬垫层

K42 细圆钢丝缠绕铠装：细镀锌钢丝密绕，抗拉强、适合架空 / 直埋

黑色 PE 外护套：耐候、耐水、耐酸碱、低温性能好

三、电气 & 环境参数

额定电压：450/750V（信号电缆通用）

长期工作温度：≤70℃；敷设温度≥-20℃（PE 护套低温优势）

弯曲半径：铠装≥电缆外径15 倍

阻燃：GB/T19666 B 级成束阻燃；低烟无卤，烟密低、无卤酸气体

四、常用规格

多芯对绞：2×1、3×1、4×1、7×1、12×1、16×1、24×1、37×1 mm²（仪表 DCS、PLC、RS485 自控）
