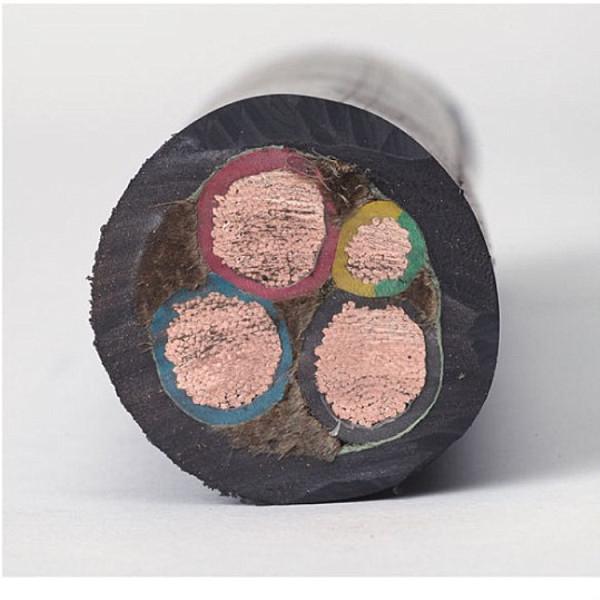

ZR-UGEFUG盾构机高压橡套软电缆

•

1、 型号及名称：
UGF-6000V矿用橡套软电缆
UG-6000V矿用橡套软电缆
2、执行标准：TL/J30-94
3、UGF电缆用途：交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械用铜芯橡皮绝缘橡皮护套软电缆。
4、使用特性： 电缆的额定电压为6kv；
电缆的长期工作温度为+65℃。
电缆的***小弯曲半径为电缆直径的6倍。
电缆护套采用的氯丁胶或以氯丁胶为主的混合橡皮，耐油性和不延燃性不作考核。
5、电缆的规格应符合下表规定
导体结构 主芯厚 地芯厚 护套厚 标称外径 主芯电阻
UGF 3*6+1*6 84/0.30 4.5 1.4 6.0 40.3 3.30
UGF 3*10+1*10 84/0.40 4.5 1.6 6.0 43.8 1.91
UGF 3*16+1*16 126/0.40 4.5 1.6 6.0 46.8 1.21
UGF 3*25+1*16 196/0.40 4.5 1.6 6.0 49.3 0.78
UGF 3*25+1*16 276/0.40 4.5 1.6 6.0 52.0 0.554
