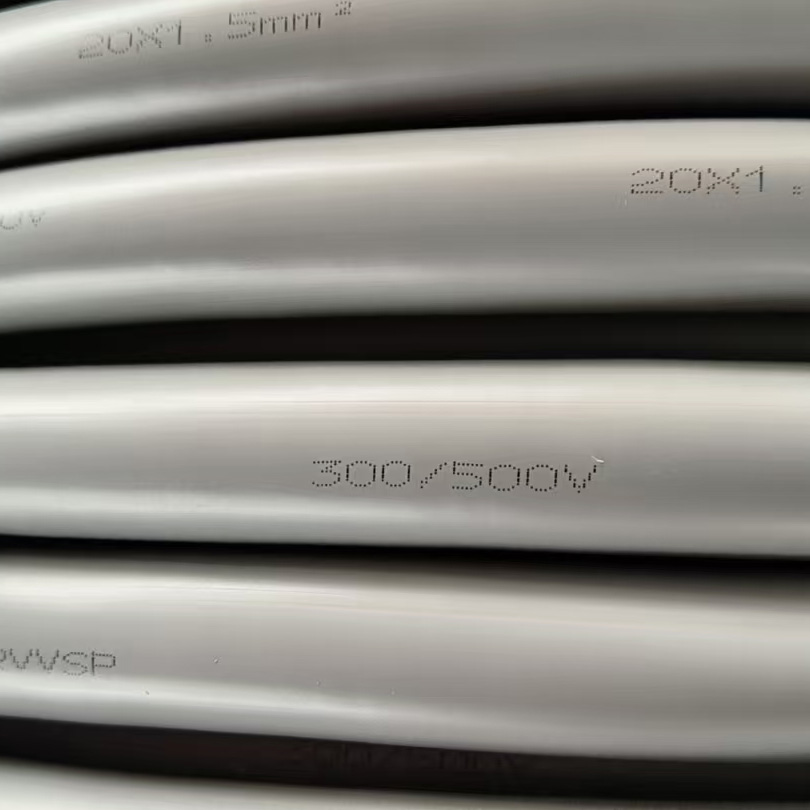

ZR-TRVVSP 20×1.5mm² 阻燃拖链双屏蔽电缆

•

ZR-TRVVSP 20×1.5mm² 阻燃高柔性拖链双层屏蔽控制电缆

一、型号释义

ZR：C 级成束阻燃，燃烧自熄，降低火情蔓延风险

TR：拖链专用高柔性结构，耐受百万次往复弯曲、拖拽耐磨

V：PVC 绝缘

V：PVC 内衬层

S：高密度镀锡铜编织总屏蔽

P：单芯***立铝塑复合带分屏蔽

20×1.5mm²：20 芯，每芯导体标称截面 1.5mm²

二、完整结构

导体：超细多股无氧铜绞合软导体，弯折不易断丝

绝缘：柔性 PVC 绝缘，芯线分色区分

分屏蔽：每根线芯单***铝箔绕包，消除芯间串扰

成缆：规整小节距绞合，搭配柔性缓冲填充，减少内部摩擦磨损

内衬：挤压 PVC 内护，固定成缆结构

总屏蔽：高密度镀锡铜编织网，阻隔外部变频器、电机电磁干扰

外护套：高耐磨柔性阻燃 PVC 护套，耐机械摩擦、轻微油污

三、电气参数

额定电压：300/500V

使用温度：-20℃～70℃

20℃导体直流电阻：≤12.1Ω/km

绝缘电阻：≥100MΩ・km

耐压：工频 2000V/5min 无击穿

弯曲寿命：≥100 万次往复运动，适配机床连续拖链工况

阻燃标准：GB/T 19666 成束阻燃 C 级

四、适用场景

数控机床、加工中心、自动化生产线拖链内置布线

伺服电机、PLC、传感器、机械手多路信号传输

车间强弱电混杂、电磁干扰大的移动控制回路

设备内部往复移动，同时有防火、抗干扰双重需求工况
