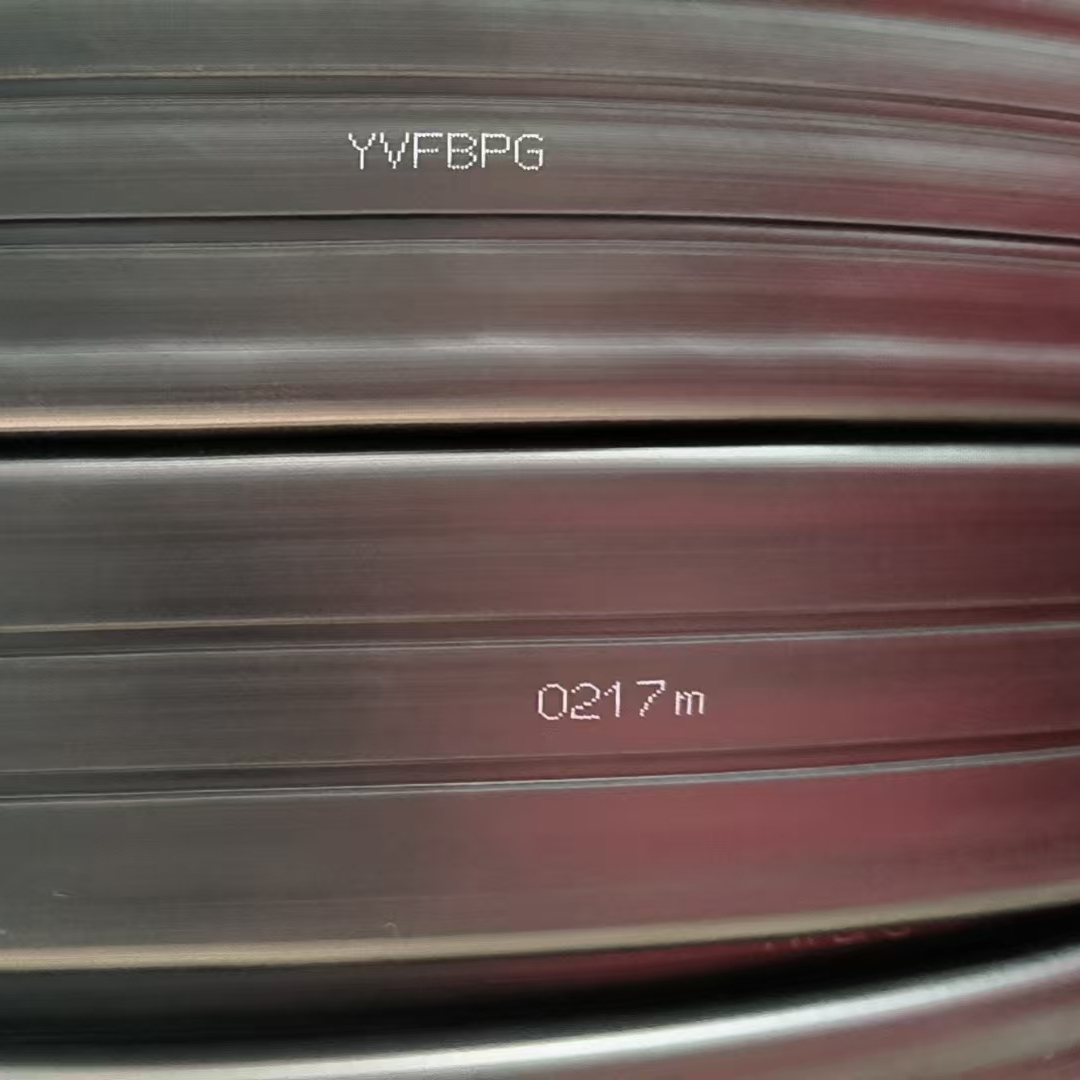

YVFBPG10x4屏蔽钢丝加强扁平行车电缆

•

一、型号字母：

YVFBPG

Y：移动式软电缆，适配频繁往复收放、拖拽移动

V：PVC 聚氯乙烯绝缘，电气稳定、耐压

F：丁腈橡胶（NBR）外护套，耐机油、切削液、耐磨耐寒

B：扁平一字平行结构，收卷不扭结、弯曲半径更小

P：镀锡铜丝总屏蔽，屏蔽覆盖率≥85%，抵御变频器、电机电磁干扰

G：两侧内置镀锌软钢丝抗拉加强，长距离悬挂承重防拉断

二、规格 10×4 解读

10：一共 10 根***立芯线平行排布

4：单根导体截面积 4mm²

总结构：10 芯 4 平方动力 / 控制一体扁电缆，内含黄绿双色接地芯，兼顾大功率供电与多路控制回路。

三、由内到外完整结构

导体：Class5/6 超细多股无氧铜，高柔性，百万次弯折不易断芯

PVC 绝缘：分色区分，带黄绿接地芯

一字平行成缆：扁平排布，柔性填充，避免挤压损伤

总屏蔽层：镀锡铜编织网，隔离变频谐波干扰

双侧抗拉钢丝：左右各一根镀锌软钢丝，承载行车自重与运行拉力

丁腈 NBR 护套：耐油、抗撕裂、-40℃~+90℃宽温域使用

四、机械参数

额定电压：450/750V，可选 0.6/1kV

工频耐压：3.5kV/5min 不击穿

绝缘电阻：≥100MΩ・km（20℃）

移动***小弯曲半径：≥10 倍电缆厚度

抗拉性能：双钢丝可承受≥4000N 拉力，适合百米级悬挂卷筒

耐油：长期浸泡液压油、切削油不鼓包开裂

弯曲寿命：≥500 万次往复移动

五、适用场景：

变频行车/龙门吊/电动葫芦

大车小车卷筒拖拽、长距离悬挂，变频器干扰大，须***屏蔽；自重拉力靠钢丝承载，防止拉长断芯。

港口斗轮机、冶金台车、电镀天车

户外、油污、低温恶劣环境，丁腈护套耐候耐用。

自动化仓储堆垛机、轨道移动设备

扁平结构节省轨道空间，一根电缆同时走10路4平方动力控制。

带编码器、PLC 反馈的智能起重设备

屏蔽层保障限位、称重、变频通讯信号不飘移。
